はじめに
品質管理を学び始めると、まず耳にすることが多いのが QC7つ道具 です。
名前は聞いたことがあっても、
何のために使うのか分かりにくい、
それぞれの違いがあいまい、
実務でどう役立つのかイメージしにくい
と感じる方も多いのではないでしょうか。
QC7つ道具は、品質管理における問題を 見える化し、整理し、原因を考え、改善につなげるための基本ツール です。
大切なのは、単に名前を覚えることではありません。
どんな問題を見たいときに、どの道具を使うのか、
そして それぞれがどんな役割を持っているのか を理解することが重要です。
今回は、QC7つ道具について、まず全体構造を整理し、その後に一つずつ役割を確認する流れで、わかりやすくまとめます。
QC7つ道具とは何か？
QC7つ道具とは、品質管理でよく使われる 7つの基本的な手法 のことです。
現場で起きている問題を把握し、原因を探り、改善につなげるための道具として広く使われています。
品質管理というと難しく聞こえるかもしれませんが、QC7つ道具の考え方はとても実践的です。
たとえば、どんな不良が多いのかを知りたいとき、データのばらつきを見たいとき、どの工程に問題がありそうか整理したいとき、原因と結果の関係を考えたいとき、異常の兆候を早めに見つけたいときなど、さまざまな場面で役立ちます。
つまりQC7つ道具は、
問題を感覚ではなく、事実やデータで捉えるための基本セット
だと言えます。
まずはQC7つ道具を構造で整理する
QC7つ道具は、最初に役割で分けると理解しやすくなります。
たとえば、次のように整理すると全体像が見えやすくなります。
- データを集める道具
- データを整理する道具
- 傾向やばらつきを見る道具
- 原因を考える道具
- 異常や変化を監視する道具
この視点で見ると、7つの道具がバラバラに存在しているのではなく、
問題解決の流れの中でつながっている ことが分かります。
QC7つ道具の一覧
QC7つ道具として一般に挙げられるのは、次の7つです。
- パレート図
- 特性要因図
- ヒストグラム
- 散布図
- 管理図
- チェックシート
- 層別
まずはこの7つの名前を押さえたうえで、
次に 「何をする道具なのか」 を理解していくことが大切です。
QC7つ道具早見表
| 手法名 | 目的 | どんなときに使うか | 何がわかるか |
|---|---|---|---|
| チェックシート | データを漏れなく集める | 不良件数や発生状況を記録したいとき | 事実を整理して集計しやすくできる |
| パレート図 | 重要な問題を見つける | 不良やクレームの中で何を優先して改善すべきか知りたいとき | 影響の大きい項目と優先順位 |
| ヒストグラム | データの分布やばらつきを見る | 寸法や重量などの測定値の広がりを確認したいとき | ばらつき、偏り、分布の形 |
| 散布図 | 2つの変数の関係を見る | 温度と不良率など、2つの項目に関係がありそうか見たいとき | 関連の有無、正負の傾向、外れ値 |
| 管理図 | 工程の安定性を確認する | 時系列で異常や変化の兆候を見つけたいとき | 通常のばらつきか、異常の兆候か |
| 特性要因図 | 原因を整理する | 問題の原因候補を漏れなく洗い出したいとき | 原因の全体像と整理された論点 |
| 層別 | グループごとの差を見る | 設備別、担当者別、時間帯別などで違いを見たいとき | 問題がどこで起きているかの傾向 |

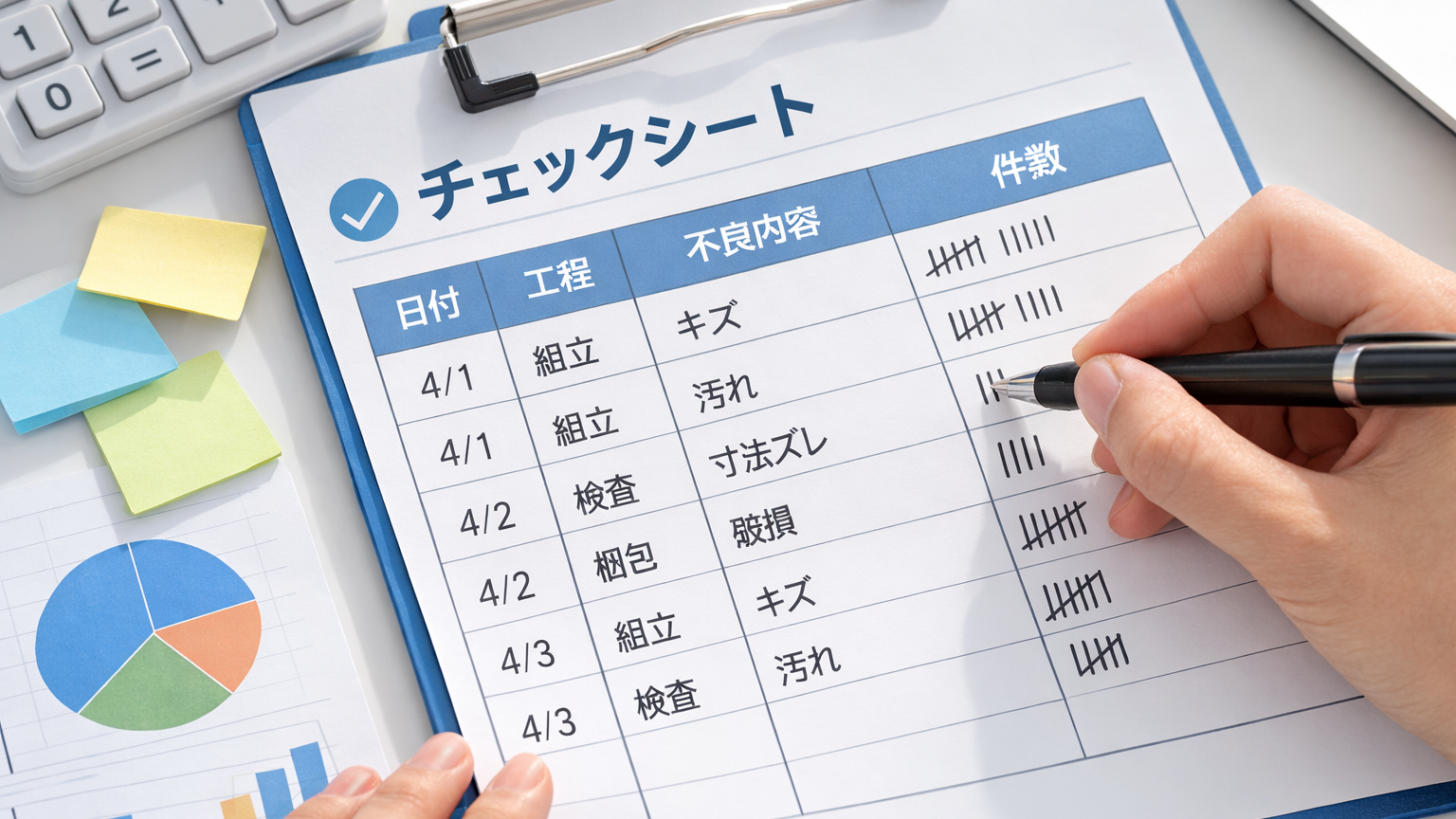

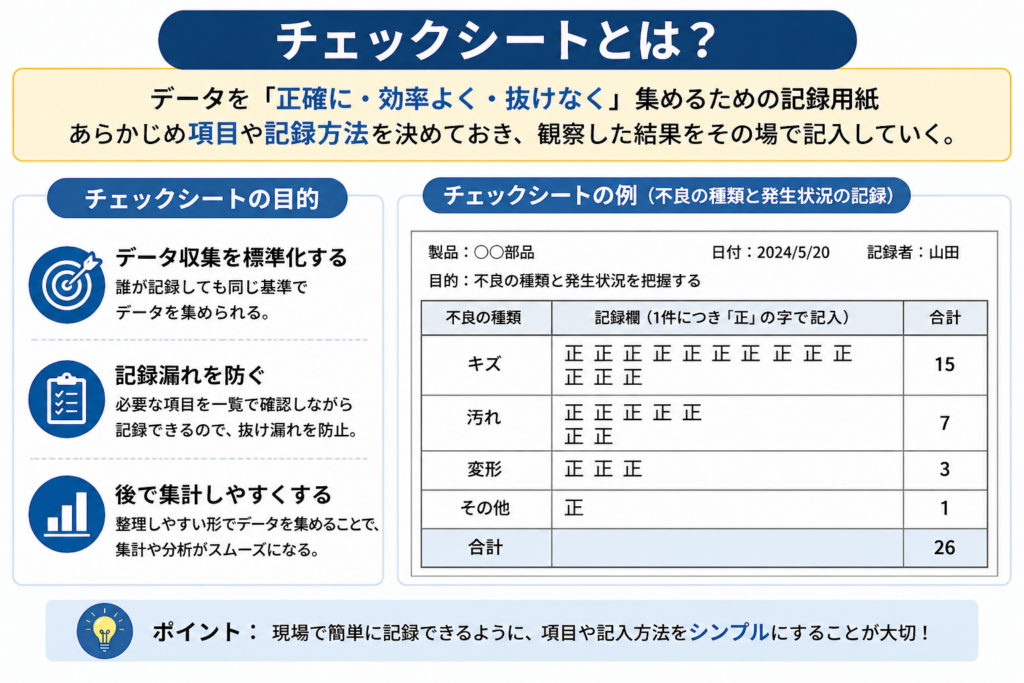

1. チェックシート
チェックシートは、必要なデータを漏れなく、効率よく集めるための道具 です。
品質管理では、まず現場の事実を集めることが重要です。そのときに役立つのがチェックシートです。不良の発生件数を記録したり、どの種類の不良が何回出たかを数えたり、工程ごとの発生状況を記録したり、発生日や時間帯、設備、担当者などを整理して残したりする場面で使われます。
チェックシートの役割は、次の3つに整理できます。
- データ収集を標準化する
- 記録漏れを防ぐ
- 後で集計しやすくする
一見すると地味な道具ですが、実は非常に重要です。
なぜなら、最初のデータの取り方が曖昧だと、その後の分析も不安定になるからです。
良い分析は、良いデータ収集から始まる
この考え方は品質管理でもとても大切です。

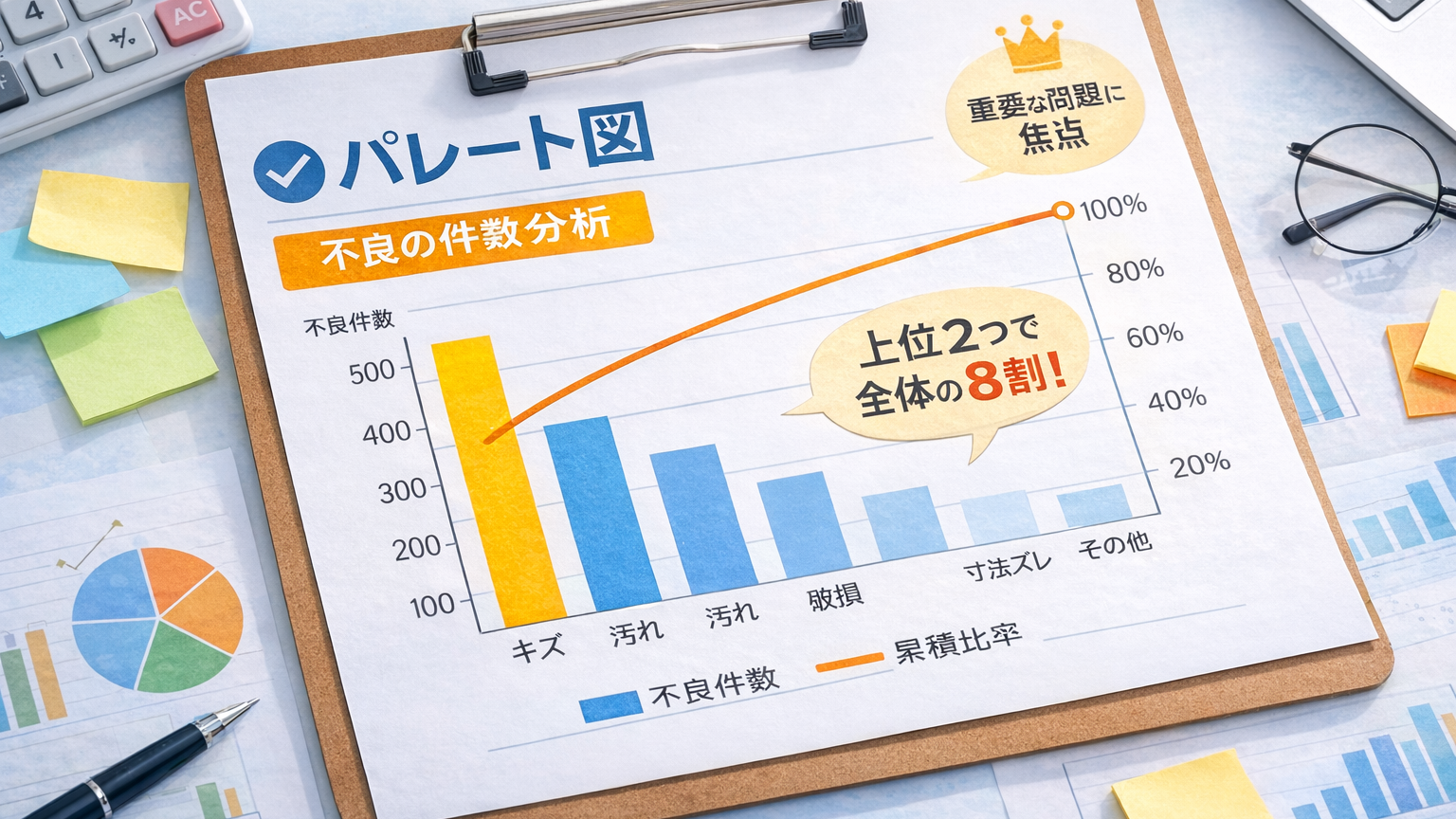

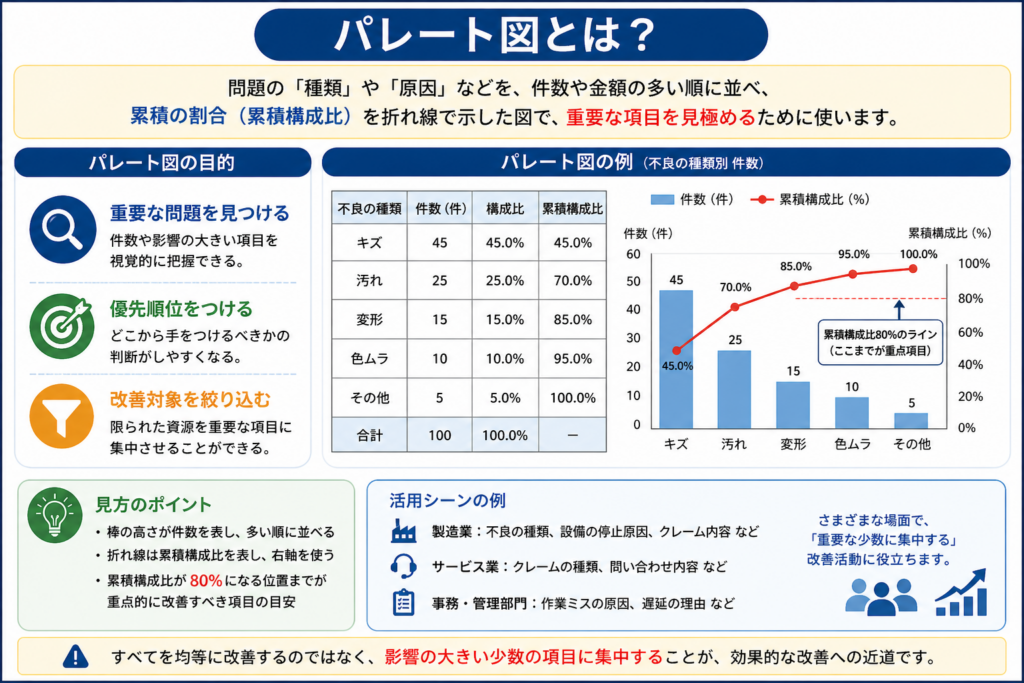

2. パレート図
パレート図は、どの問題が特に重要かを見つけるための道具 です。
棒グラフを大きい順に並べ、さらに累積比率を重ねて表示することで、全体の中でどの項目の影響が大きいかを把握しやすくします。不良の種類別件数、クレーム内容別件数、停止原因別の発生回数、不具合要因別の損失額などを整理するときに役立ちます。
パレート図で見たいポイントは、主に次の3つです。
- 重要な問題を見つける
- 優先順位をつける
- 改善対象を絞り込む
現場では問題がいくつも見えていると、どこから手をつけるべきか迷うことがあります。
そのようなとき、パレート図を使うと、まず取り組むべきテーマが見えやすくなります。
全部を同時に改善するのではなく、影響の大きいものから攻める
この考え方にとても合った道具です。

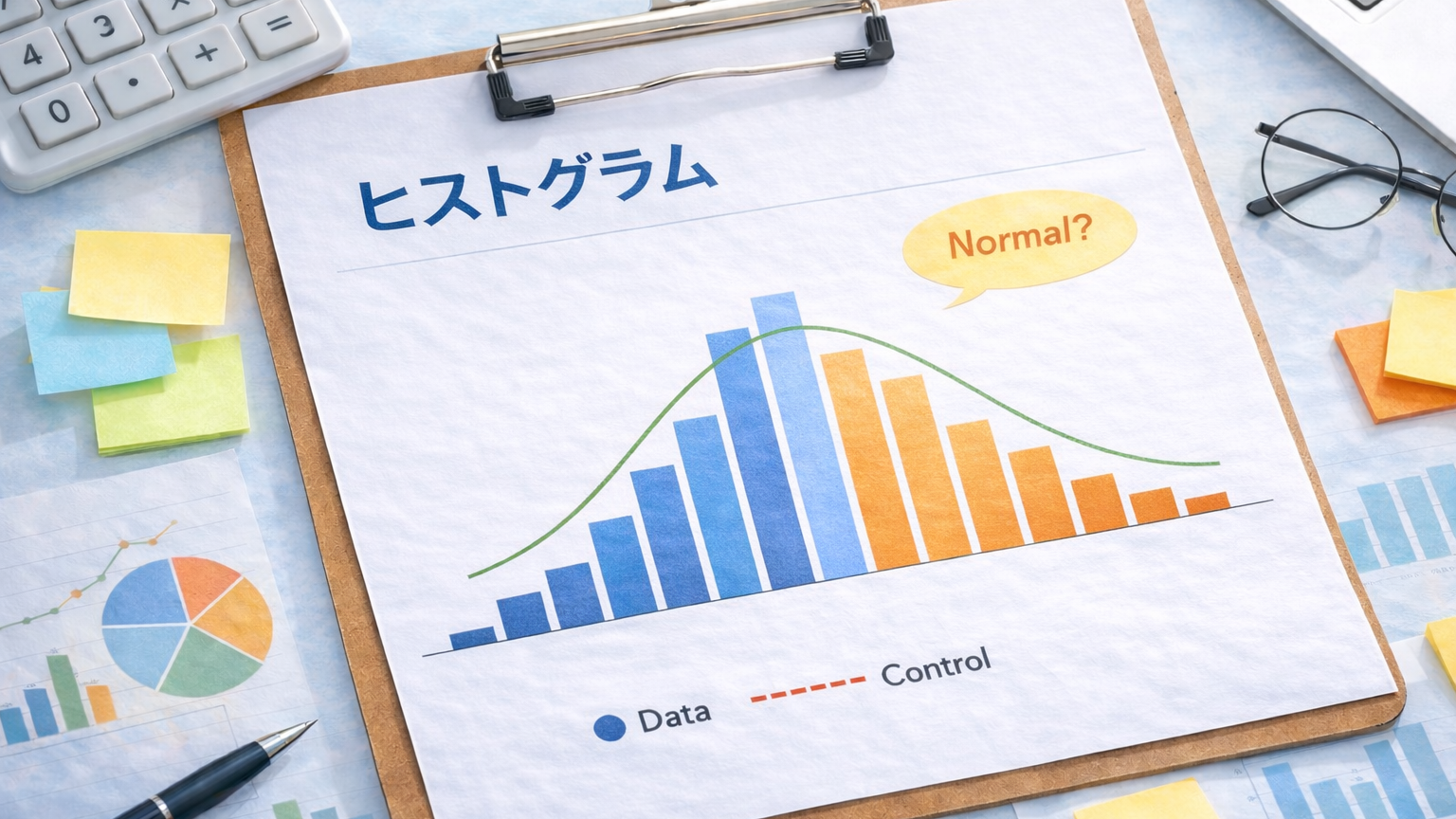

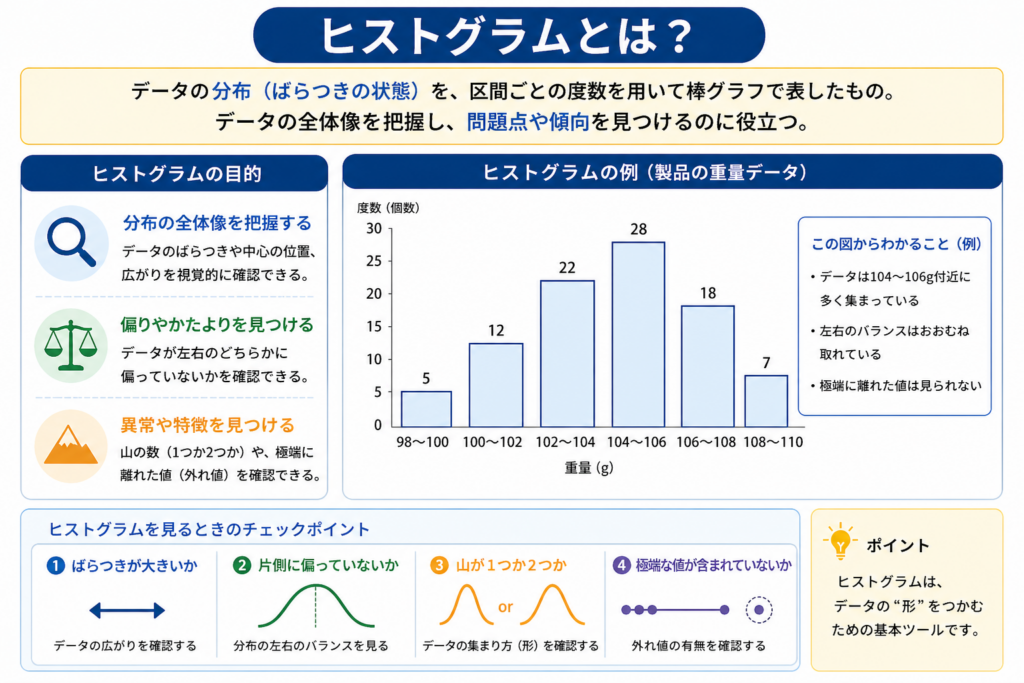

3. ヒストグラム
ヒストグラムは、データの分布やばらつきを見るための道具 です。
データをいくつかの区間に分けて、それぞれにどれくらいの数が入るかを棒グラフで表します。製品寸法の分布、重量のばらつき、処理時間の分布、測定値の偏りなどを見るときに使われます。
ヒストグラムを見ることで、平均値だけでは分からない情報が見えてきます。
たとえば、次のような点です。
- ばらつきが大きいか
- 片側に偏っていないか
- 山が1つか2つか
- 極端な値が含まれていないか
このように、ヒストグラムは 分布の形を確認するための基本ツール と言えます。

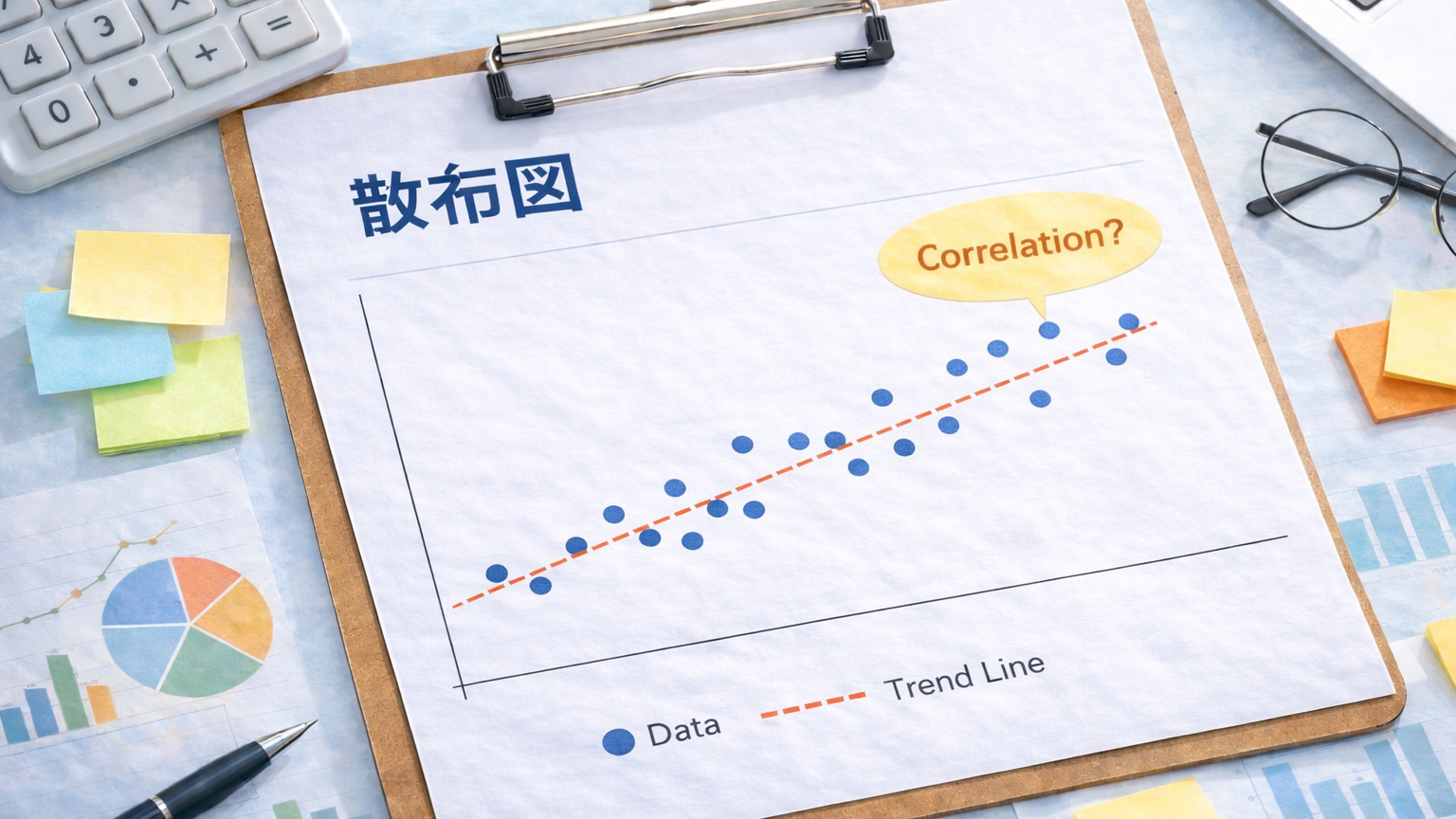

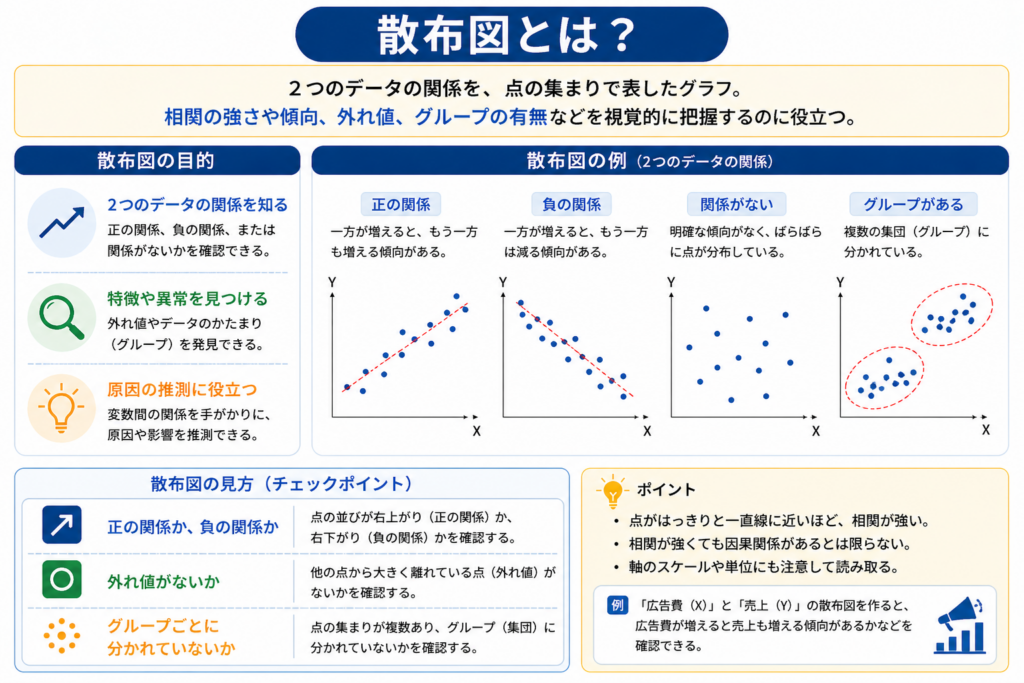

4. 散布図
散布図は、2つの変数の関係を見るための道具 です。
横軸と縦軸にそれぞれ別の変数を取り、点の並び方から関係の有無や傾向を見ます。温度と不良率、圧力と寸法、作業時間とミス件数、湿度と歩留まりなどの関係を見るときに使われます。
散布図では、単に相関係数の数字を見る前に、まず図として全体像を確認することが大切です。
特に、次のような点に注目すると役立ちます。
- 正の関係か、負の関係か
- 外れ値がないか
- グループごとに分かれていないか
品質管理では、
本当に関係がありそうかを目で確認する
という姿勢がとても重要です。

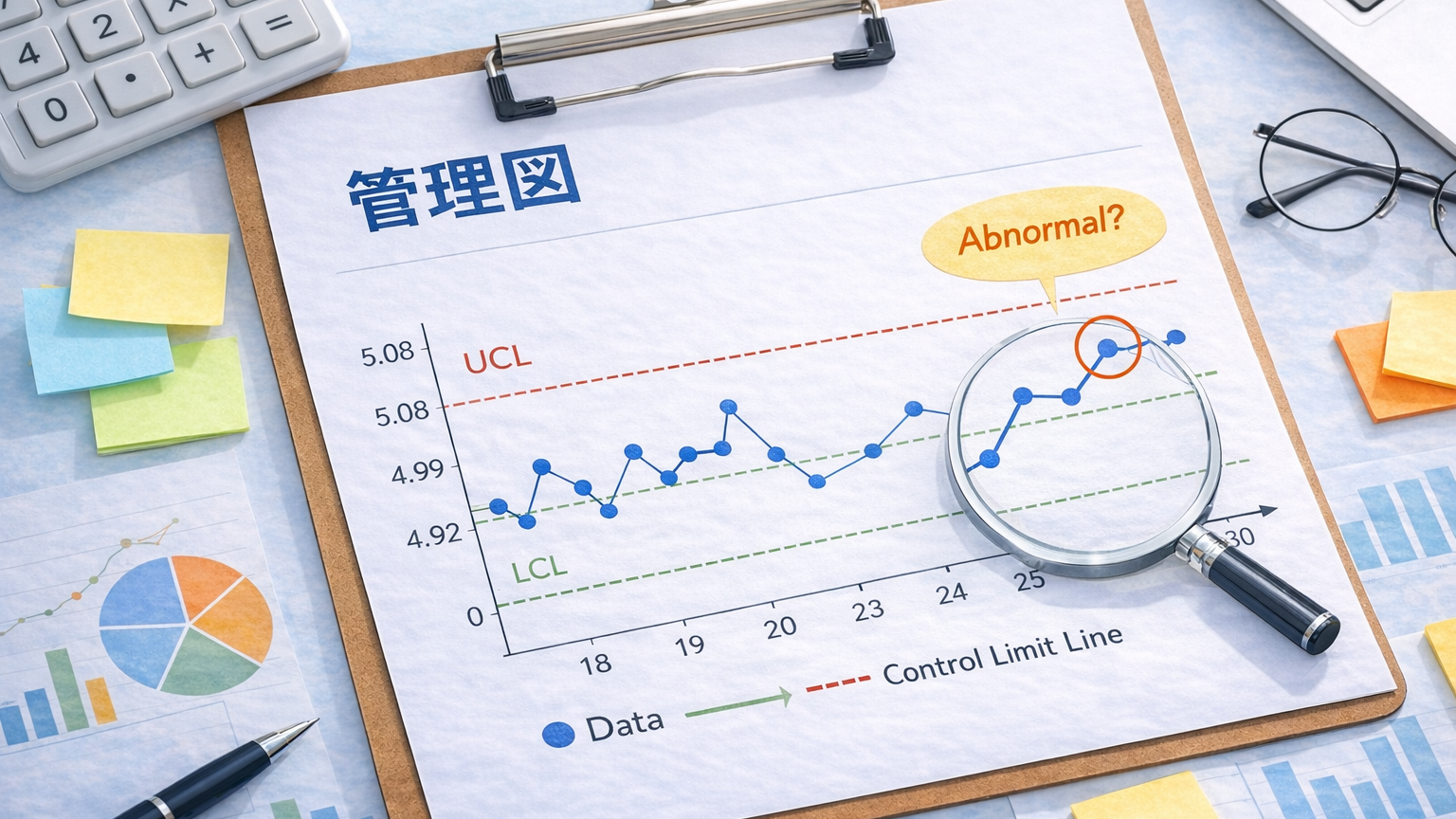

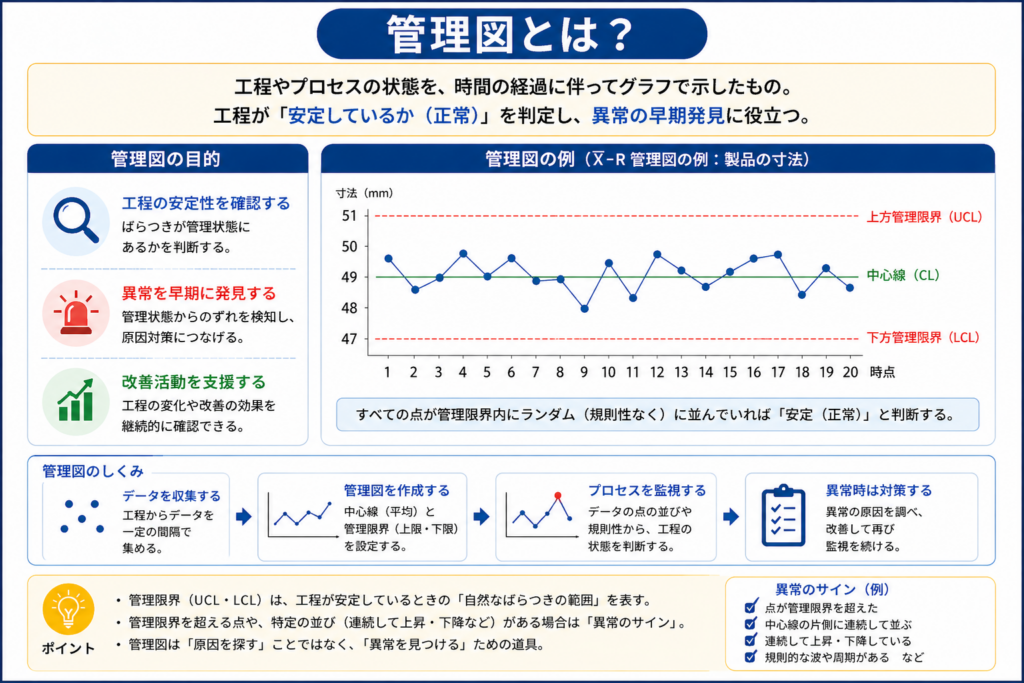

5. 管理図
管理図は、工程が安定しているかどうかを時系列で確認するための道具 です。
データを時間順に並べ、中心線や管理限界と比較することで、それが通常のばらつきなのか、それとも異常の兆候なのかを判断します。寸法の推移、不良率の変化、欠点数の推移、工程ごとの安定性確認などに使われます。
管理図の役割は、主に次の3つです。
- 工程の安定状態を確認する
- 異常の兆候を早めに見つける
- 変化のタイミングを把握する
単に平均を見るだけでは見逃しやすい異常も、管理図を使うことで見つけやすくなります。
以前の記事でも触れたように、管理図は データの種類に応じて使い分けること が重要です。

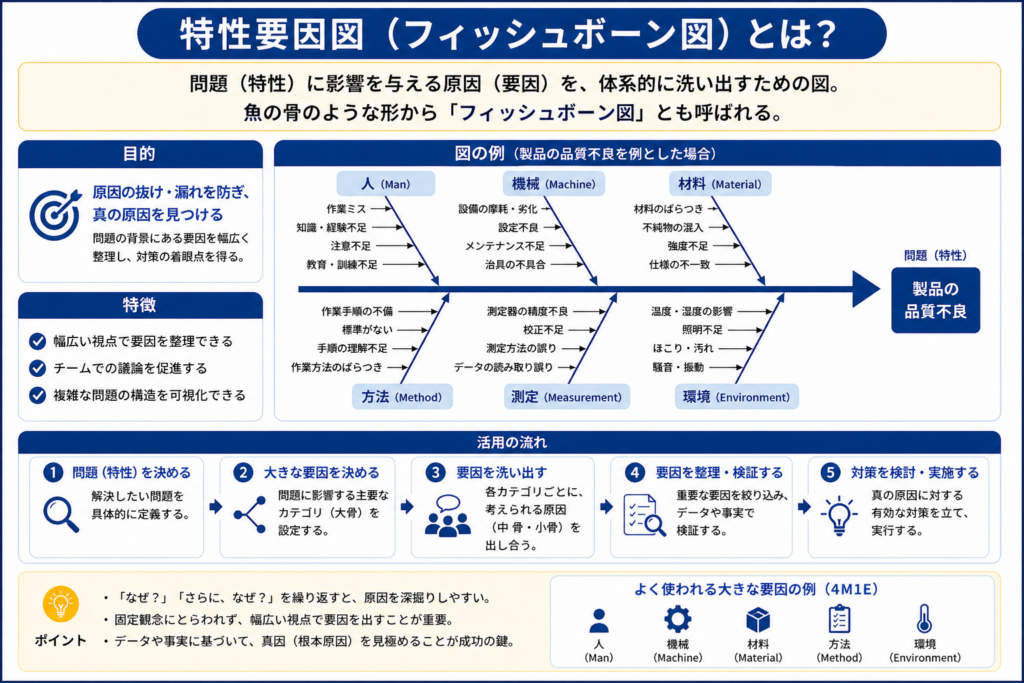

6. 特性要因図
特性要因図は、問題の原因を整理して考えるための道具 です。
魚の骨のような形から、魚骨図と呼ばれることもあります。起きている問題に対して、その原因として考えられる要素を枝分かれで整理していく図です。
たとえば、なぜ傷不良が増えたのか、なぜ寸法ばらつきが大きいのか、なぜ作業ミスが発生するのか、といった問題に対して、原因候補を洗い出すときに使います。
この道具で大切なのは、次のような姿勢です。
- 原因候補を広く洗い出す
- 抜け漏れなく整理する
- 思い込みで決めつけない
品質管理では、
現象だけでなく、その背景にある要因を考えること
が改善の第一歩になります。

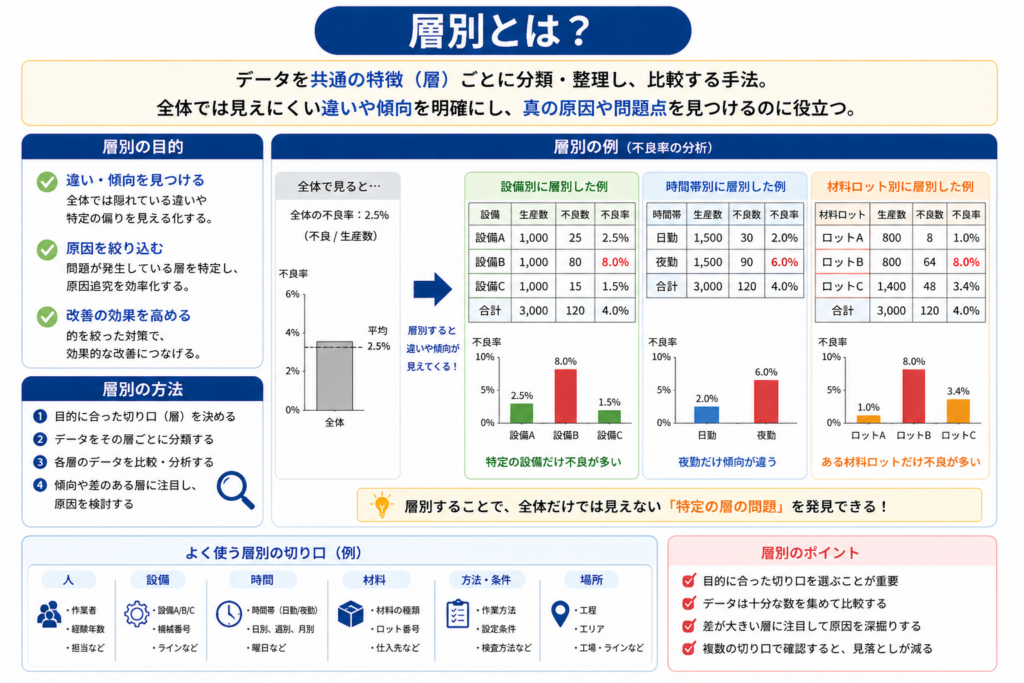

7. 層別
層別は、データをいくつかのグループに分けて違いを見る考え方 です。
QC7つ道具の中では少し性格が異なり、単独のグラフというよりは、データの見方・分け方に近い道具です。設備別、担当者別、時間帯別、材料ロット別、製品種類別などに分けて見ることで、全体では見えなかった差が見えることがあります。
たとえば層別を行うと、次のようなことが見えてくる場合があります。
- 特定の設備だけ悪い
- 夜勤だけ傾向が違う
- ある材料ロットだけ不良が多い
つまり層別は、
全体で見て分からないときに、分けて見るための重要な考え方
です。
QC7つ道具はどう使い分けるのか？
ここまで見てきた7つの道具は、それぞれ役割が異なります。
たとえば、チェックシートはデータを集めるため、パレート図は重要な問題を見つけるため、ヒストグラムは分布やばらつきを見るために使います。さらに、散布図は2つの関係を見るため、管理図は時系列で安定性を見るため、特性要因図は原因を整理するため、層別はグループごとの差を見るために使います。
このように整理すると、QC7つ道具は単独で使うというより、
問題解決の流れの中で組み合わせて使うものだと分かります。
QC7つ道具の使い方のイメージ
品質問題が起きたときの流れをイメージすると、QC7つ道具のつながりが分かりやすくなります。
基本的な流れは次のようになります。
- チェックシートでデータを集める
- パレート図で重要な不良を見つける
- 層別して、どこで起きているかを見る
- 特性要因図で原因候補を整理する
- 必要に応じて散布図で関係を確認する
- ヒストグラムでばらつきを確認する
- 改善後は管理図で安定状態を監視する
このように見ると、QC7つ道具はバラバラの知識ではなく、
品質改善の一連の流れを支える道具 だということがよく分かります。
実務での考え方
実務では、QC7つ道具を全部きれいに使うこと自体が目的ではありません。
本当に大切なのは、問題を正しく捉えること、原因を考えること、改善につなげること、そして 再発防止に活かすこと です。
そのためには、今の問題に対してどの道具が役立つかを考えながら使うことが重要です。
たとえば、不良の種類が多くて困っているなら パレート図、原因を整理したいなら 特性要因図、ばらつきを見たいなら ヒストグラム、工程の安定性を見たいなら 管理図、というように、目的から逆算して選ぶと使いやすくなります。
自分なりの使い方を見つけて、どんどんQCレベルを上げていきましょう！
まとめ
QC7つ道具は、品質管理を進めるうえでの基本となる手法です。品質上の問題を見える化し、整理し、改善につなげるための土台になります。
この記事のポイント
- QC7つ道具は、品質管理で使う7つの基本手法
- 問題を見える化し、整理し、改善につなげるために使う
- それぞれ役割が異なり、組み合わせて使うと効果的
- 品質管理では、感覚ではなく事実で考えることが大切
- QC7つ道具は、そのための基本となる考え方でもある
最初は7つあると多く感じるかもしれませんが、一つひとつの役割はとてもシンプルです。
まずは、この道具は何を見るためのものか を押さえることから始めると、かなり整理しやすくなります。
